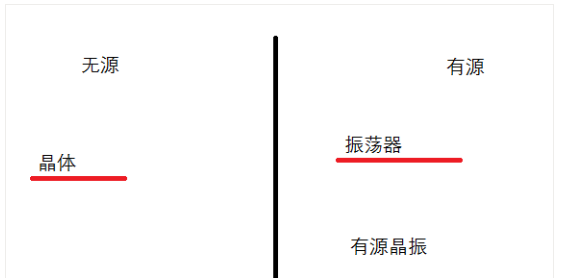

普通壓電無源石英晶體是一種無極性元件，晶體內部本身只有經過加工的單一石英晶片，英文單詞叫做（Quartz crystal）需要借助設計的電路才能產生振蕩信號，單晶振本身是無非發生振蕩的，插件的一般常規都是二個腳，當然也會有三個腳的，中間那個腳一般用來接地，當然隨著科技的發展，后來有了四個腳的普通貼片諧振器，四個腳其實只要二個腳才是真正通電工作的，剩余兩個腳一個是懸空，一個是可以用來接地(可接可不接)。晶體振蕩器也分為無源晶體和有源晶振兩種類型。無源晶振與有源晶振（諧振）的英文名稱不同，無源晶體為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶體需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確；有源晶振是一個完整的諧振振蕩器。

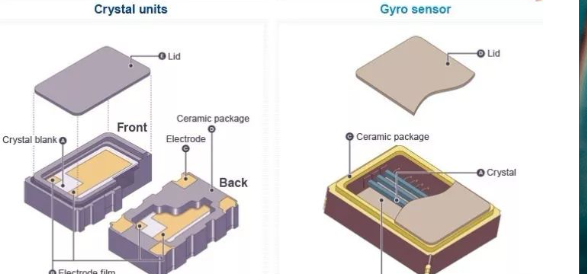

有源石英晶體振蕩器是*少擁有*少4個腳的的產品，四個腳的用途是：一腳懸空，二腳接地，三腳接輸出，四腳接電壓，電壓也有分為以下幾種，1.8V-2.5V-3V-3.3V-3.8V-5V等電壓，振蕩器內部本身除了有加工過的壓電石英晶片外，還有有源振蕩器IC，以及電阻兩顆，電容兩顆，有些會有一顆三級穩壓管等原件，插件的外觀體積比較大，但是隨著現在的科技發展，有源晶振體積也從*初的超大體積長20mm，寬11mm，到現在的2.5mm長，寬2.0mm的小尺寸，有源晶振的英文單詞簡稱為（Quartz crystal oscillator）。
有源石英晶體振蕩器是*少擁有*少4個腳的的產品，四個腳的用途是：一腳懸空，二腳接地，三腳接輸出，四腳接電壓，電壓也有分為以下幾種，1.8V-2.5V-3V-3.3V-3.8V-5V等電壓，振蕩器內部本身除了有加工過的壓電石英晶片外，還有有源振蕩器IC，以及電阻兩顆，電容兩顆，有些會有一顆三級穩壓管等原件，插件的外觀體積比較大，但是隨著現在的科技發展，有源晶振體積也從*初的超大體積長20mm，寬11mm，到現在的2.5mm長，寬2.0mm的小尺寸，有源晶振的英文單詞簡稱為（Quartz crystal oscillator）。無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷晶體。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。對于時序要求敏感的應用，有源的晶振好，因為可以選用比較精密的晶振，甚至是**的溫度補償晶振。無源晶振兩個管腳可以任意。

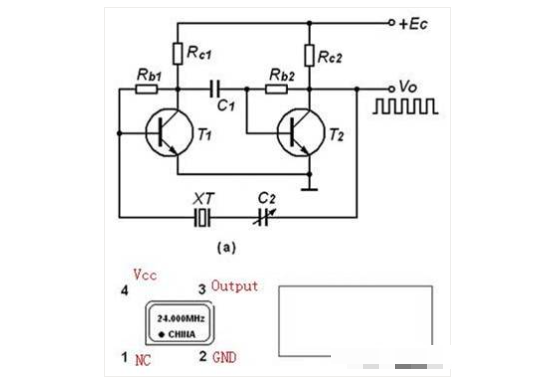

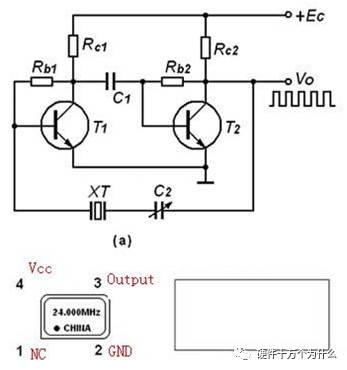

有源晶振根據封裝不同，管腳排列不同（打點的為“1腳”，逆時鐘看）
有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。1-NC；4-GND；5-Output；8-VCC1-NC；7-GND；8-Output；14-VCC1、電源有兩種，一種是TTL，只能用5V，一種是HC的，可以3.3V/5V2、邊沿有一個是尖角，三個圓角，尖角的是一腳，和打點一致。如果有源晶振把整形電路做在有源晶振里面了的話，輸出就是方波，但很多時候在示波器上看到的還是波形不太好的正弦波，這是由于示波器的帶寬不夠，好像有源晶振20MHz,如果用40MHz或60MHz的示波器測量，顯示的是正弦波，這是由于方波的傅里葉分解為基頻和奇次諧波的疊加，帶寬不夠的話，就只剩下基頻20MHz和60MHz的諧波，所以顯示正弦波。完美的再現方波需要至少10倍的帶寬，5倍的帶寬只能算是勉強，所以需要至少100M的示波器。有源晶振 = 無源晶體+邏輯電路；那么關于晶體的其他問題：1、晶振規格書里面我們?？吹降腃L代表什么？CL是指制作石英振蕩器加進去的負載電容，所以當用到振蕩器的時候就要用到相等的容抗，這樣子振蕩頻率才會準確。單位通常都是PF。32.768K晶振系列的負載電容常見的有12.5PF，6PF,9PF等。MHZ系列的石英晶振常見的負載電容有12PF,15PF，20PF,22PF等。其實對于晶振來說，其是不需要電容的。而對于晶體則是需要電容的。按照晶振的實際頻率和標稱頻率之間的關系：
Fx = F0(1+C1/(C0+CL))^(1/2)；而CL = Cg*Cd/(Cg+Cd)+Cs;其中Cs為雜散電容，Cg和Cd為我們外部加的兩個電容，通常大家取值相等，它們對串聯起來加上雜散電容即為晶振的負載電容CL。我們可以從中得知負載電容的減小可以使實際頻率Fx變大，從以上的計算公式來說，可以得出一定的結論。那就是晶振電路上的兩個電容可以不相等，通過微調電容的值可以微調晶振的振蕩頻率，不過如果測了幾片晶振，頻率有大有小，而且偏移較大，那么這個晶振顯然是不合格的。對于晶振的負載電容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C式中Cd，Cg為分別接在晶振的兩個腳上和對地的電容。這個是必須要掌握和了解的關鍵所在。Cic（集成電路內部電容）+△C（PCB上電容).就是說負載電容15pf的話，兩邊接27pf的差不多了，一般a為6.5～13.5pF中所提到的Cic，個人理解應該是晶體內部晶片引線間的寄生電容，此電容一般*大值在7pf（datasheet給出的值），實際一般在3~5pF，在計算外接的兩個電容值時，要考慮到此值。綜上所述，負載電容對晶振的影響是很大的。因此對于負載電容的使用是需要根據實際需求來選擇的。并非是在任何的情況下使用都能夠達到好的效果。畢竟對于晶振來說，其本身是不需要電容的。2、那么規格書中單位是PPM的又代表什么？PPM是Part Per Million的縮寫，其意指百萬分之的頻率跳動值；用實際的頻率減目的頻率再除以目的頻率，且將小數點向前移動6位數即正確的PPM值。之前晶振*新行情中的文章提到過知道晶振的精度值如何求出時間誤差。那么在我們知道實際頻率和目的頻率的情況，我們如何算出PPM值。泰河電子和大家分享這個技術知識，覺得有用就收藏我們的網頁吧。例如：目的頻率是25.000000MHZ，實際頻率是25.000015。簡單求出精度PPM，帶入上面說到的公式就可以輕松求出PPM。（25.000015-25.000000）/25.000000=0.0000006.將小數點向前移動六位數，得出0.6PPM。2PPM以下*常見的晶振數有源晶振較多。有源晶振市場上用到的溫補晶振也是*為較多的。無源晶振中精度*高做到5PPM。部分要求嚴格的產品，泰河電子可接受訂做。詳情需要和業務部聯系。無源貼片晶振精度*常用的為10PPM,20PPM,30PPM。而插件晶振中精度較高的為5PPM。不過市場上常規的都是用20PPM。當快遞過來收貨的時候，我們都會提醒業務員，此物品為易碎物品，需要貼上易碎的標簽。為什么表面看上去堅硬的石英晶振，反而屬于易碎產品了呢？因為晶振能正常運行工作，取決于內部的水晶芯片。晶振自身晶片厚度比較薄。以25MHZ的貼片晶振為例，它內部的芯片厚度約0.0668mm。若是晶振從高空掉落，或者是直接摔在地上，內部的芯片很容破損，導致晶振無法正常運行。因此在焊接時候，千萬要注意手中的晶振，不要輕易掉落。因為其本身所產生的振蕩頻率，相對其他振蕩元件來的準確和穩定一些，而且容易設計及線路簡單是它的*大優點。5、頻率范圍在MHZ和數百MHZ的石英晶振都是采用什么樣的切割方式。根據不同的應用領域以及工作溫度需求，也有了很多許多不同的石英切割角度分類。例如AT-,BT-,CT-,NT,GT....等不同的切割板片. 不同的切割方向的板片具有不同的彈性常數張量(elastic constant tensor), 不同的壓電常數張量(piezoelectric constant tensor)及不同的介電常數張量(dielectric constant tensor). 這些張量在石英組件的設計及應用上展現了不同的振蕩及溫度特性. 在各種不同種類的切割角度方式中, AT角度切割的石英芯片適用在數MHz到數。
相信大家看完本文應該有所了解
